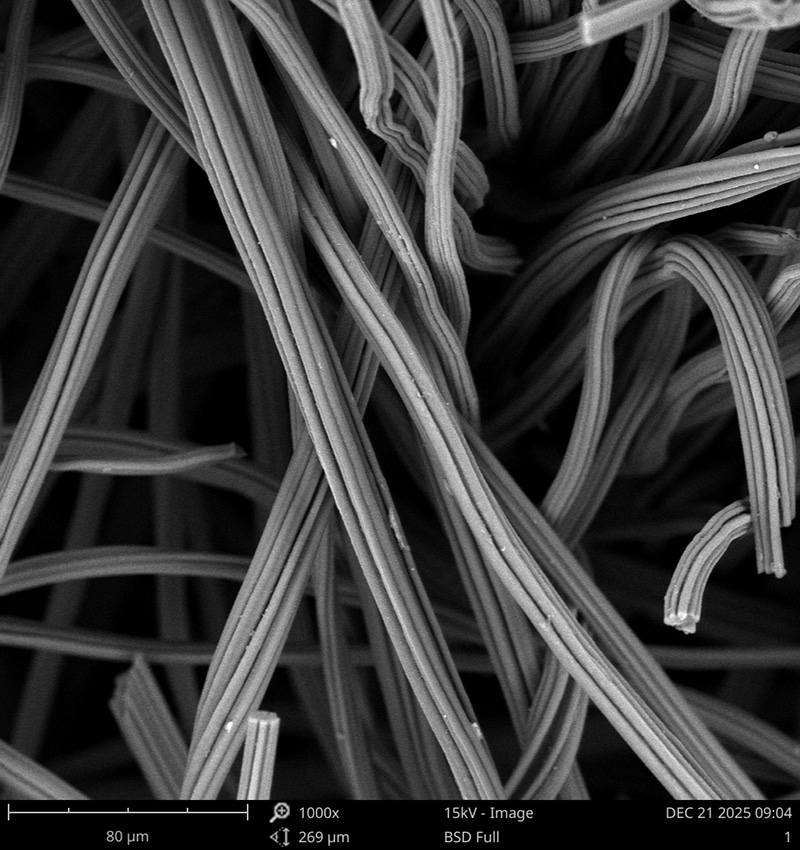

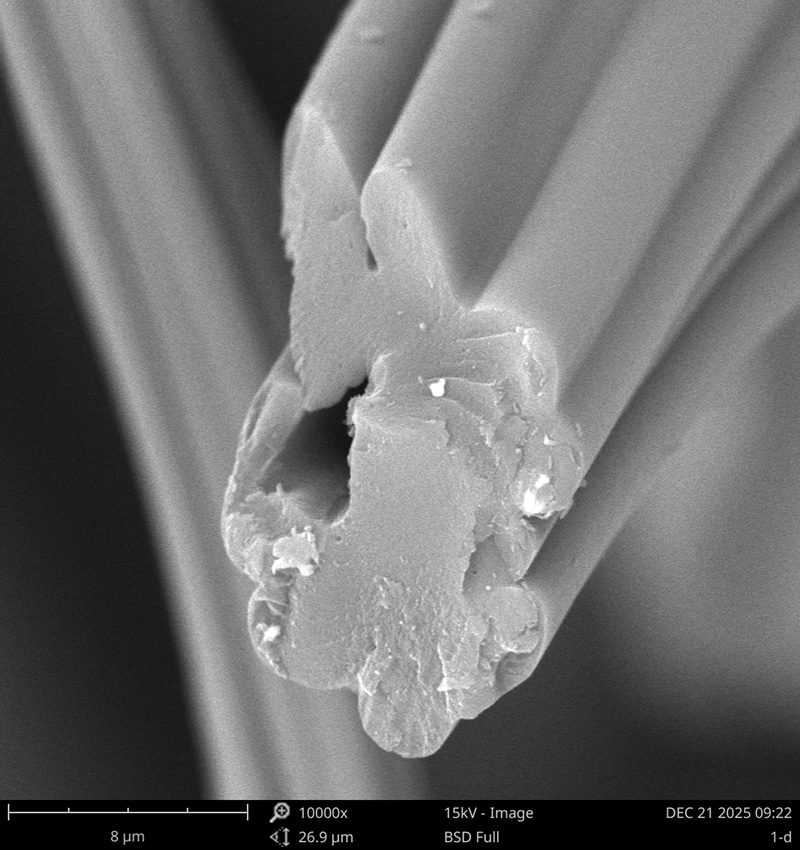

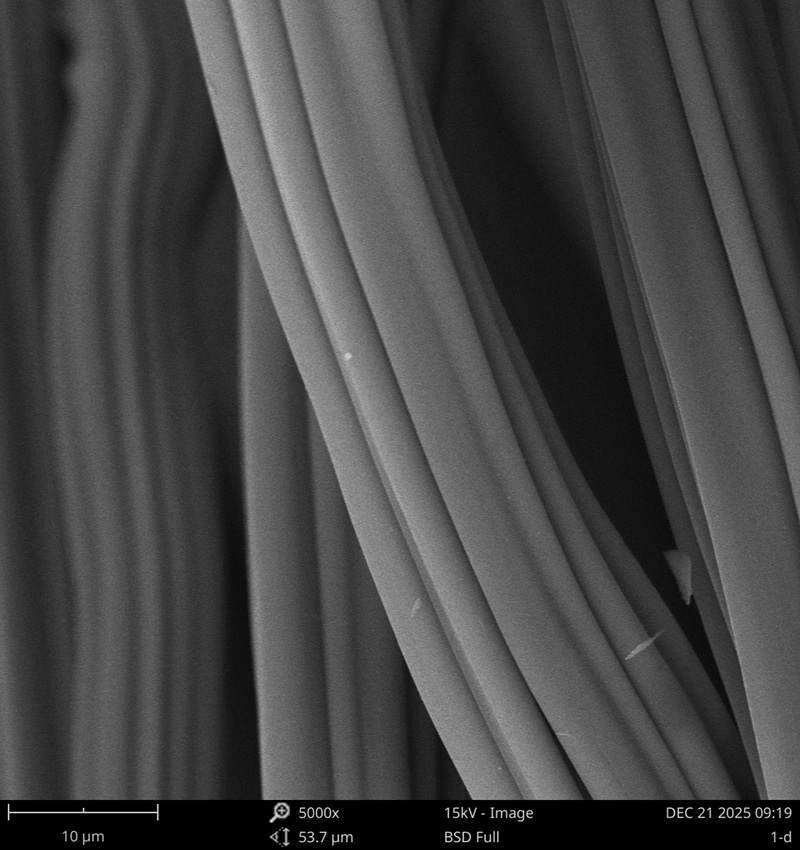

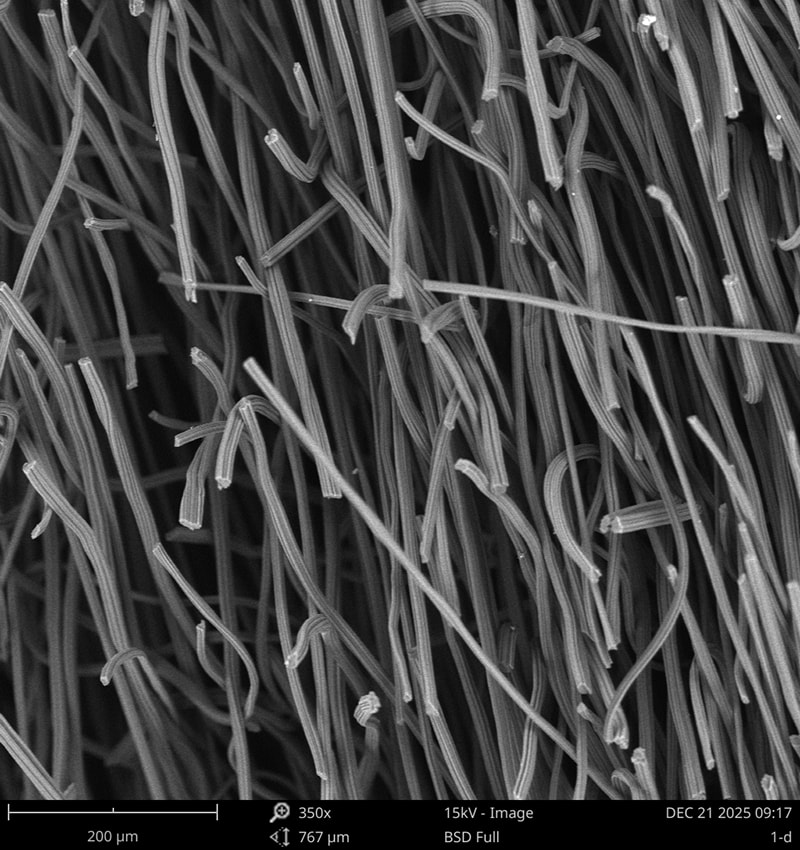

O campo térmico do forno de extração de cristal semicondutor é um dos fatores importantes que afetam a qualidade da extração de cristal. Nossa empresa começa com a estrutura da fibra, prepara fibras de carbono com estrutura oca e seleciona fibras de carbono de diâmetros específicos com base em repetidos testes de dados. Ao mesmo tempo, também carregamos materiais catalíticos de grafitização. Sob a mesma temperatura de grafitização, o grau de grafitização é maior. Além disso, escolhemos um processo de agulhamento plano mais uniforme, e a uniformidade e consistência da densidade e espessura do feltro são maiores. Portanto, o feltro de grafite fabricado por este processo técnico possui excelente desempenho de isolamento térmico e preservação de calor, além de excelente resistência à oxidação. A consistência do lote é alta. De acordo com a comparação de dados, o desempenho atual do isolamento térmico atingiu o nível de liderança internacional.
| Nome | Unidade | Feltro macio de grafite | Observações | ||
| VLG-5/VLG-10 | VLGY-5/VLGY-10 | ||||
| Espessura | milímetros | 5/10 | 5/10 | Outras especificações | |
| Densidade | g/cm³ | 0,08-0,11 | 0,07-0,09 | ||
| Largura | m | 1,3-1,6 | 1,3-1,6 | ||
| Força de ruptura | MPa | ≥0,3 | ≥0,2 | ||
| Conteúdo de carbono | % | ≥99,80 | ≥99,80 | ||

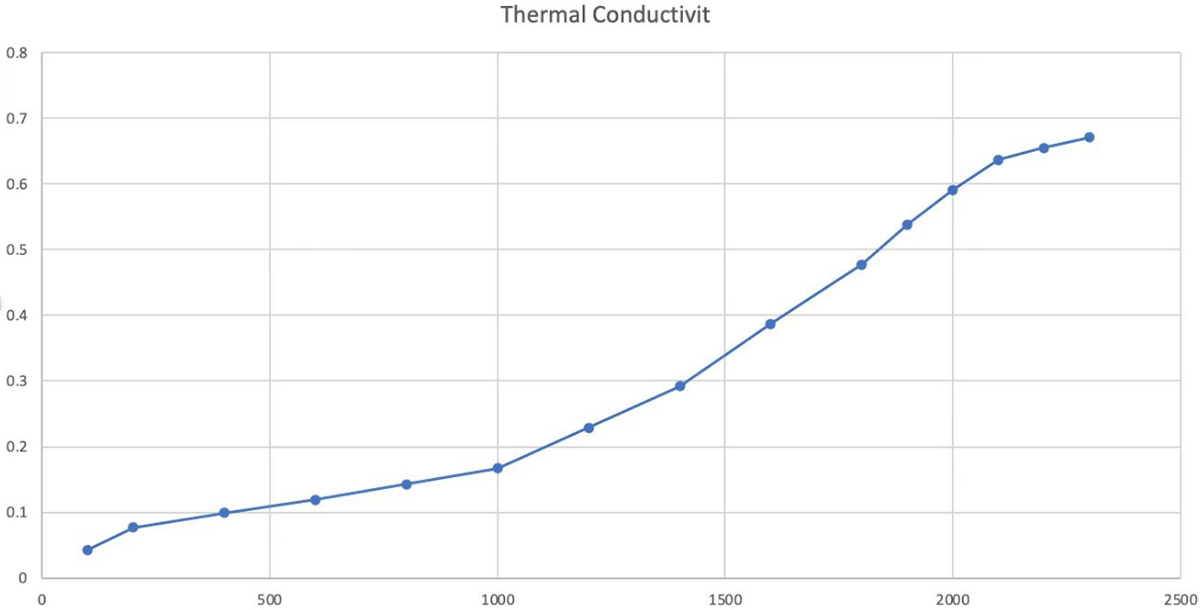

| Condutividade térmica | C/m·k | 1000 ℃ | ≤0,17 | ≤0,23 | |
| 1500 ℃ | ≤0,35 | ≤0,38 | |||
| Temperatura de tratamento térmico | ℃ | ≥1800 | ≥1800 | ||
| Taxa de derramamento de fibra | % | ≤0,3 | ≤0,3 | ||
| Específico | m²/g | 3-7 | 3-7 | ||
| Conteúdo de cinzas | ppm | ≤300 | ≤300 | ||
| Produto | Condutividade térmica （1000℃） （W/m·k） | Densidade (g/cm³) | Ablatividade Aérea （600℃,1h） (%) |
| Naco VLG-10 feltro macio | 0.17 | 0.1 | 6.21 |
| Naco VLGY-10 feltro macio | 0.23 | 0.08 | 9.95 |
| Feltro macio alemão SGL | 0.25 | 0.1 | 10.12 |
| Feltro macio Melson francês | 0.25 | 0.08 | 6.32 |
| Feltro macio americano Morgan | 0.23 | 0.1 | 10.22 |
Os dados reais medidos pelo lado do cliente
 |  |
 |  |
